一、 前期準備與規劃 (至關重要)

1、需求評估與設計：

•明確改造目的（增容、更換老舊設備、遷移位置、改善供電質量等）。

•核算負荷需求，確定新變壓器容量、型號（油浸式、干式）、電壓等級、接線組別等技術參數。

•進行現場勘查：評估地質條件（承載力）、進出線路徑、安全距離（距建筑物、道路、其他設備）、空間限制、交通條件、環境影響等。

•設計施工圖紙：包括基礎圖、電氣主接線圖、接地布置圖、防護設施圖等，并獲得相關部門審批。

2、方案制定與審批：

•制定詳細的施工方案、安全技術措施和應急預案。

•向供電管理部門申請停電計劃和工作許可。

•辦理相關施工許可手續（如涉及占道、挖掘等）。

3、資源準備：

•設備材料： 采購符合設計要求的新變壓器、高低壓開關柜、電纜、金具、絕緣子、基礎材料（鋼筋、混凝土）、接地材料等，并檢查合格證和試驗報告。

•人員： 組織具備電工資質（高壓、特種作業）、熟悉變壓器安裝的專業施工隊伍，進行安全技術交底。

•機具： 準備吊車（噸位匹配）、運輸車輛、專用吊具、試驗設備（兆歐表、變比測試儀、直流電阻測試儀、耐壓設備等）、安全工器具（絕緣手套、靴、驗電器、接地線、圍欄、警示牌等）。

二、 施工階段 (嚴格執行安全規程)

1、安全措施落實：

•嚴格執行停電、驗電、掛接地線、懸掛標識牌制度。 確保施工區域與帶電部分完全隔離，并在工作地點兩端可靠接地。

•設置安全圍欄和警示標志，防止無關人員進入。

•施工人員穿戴合格的個人防護用品（PPE）。

•舊設備拆除 (如涉及)：

•按操作規程安全斷開所有高低壓連接線。

•排空變壓器油（油浸式），并按規定處理。

•使用合適吊具和吊車平穩吊離舊變壓器及附屬設備。

•拆除舊基礎（如需）。

2、基礎施工與驗收：

•按設計圖紙澆筑或安裝新變壓器基礎（混凝土墩、槽鋼框架等），確保水平度、強度、尺寸符合要求，預埋件位置準確。

•基礎養護達到強度要求后方可進行設備安裝。

2、新變壓器安裝：

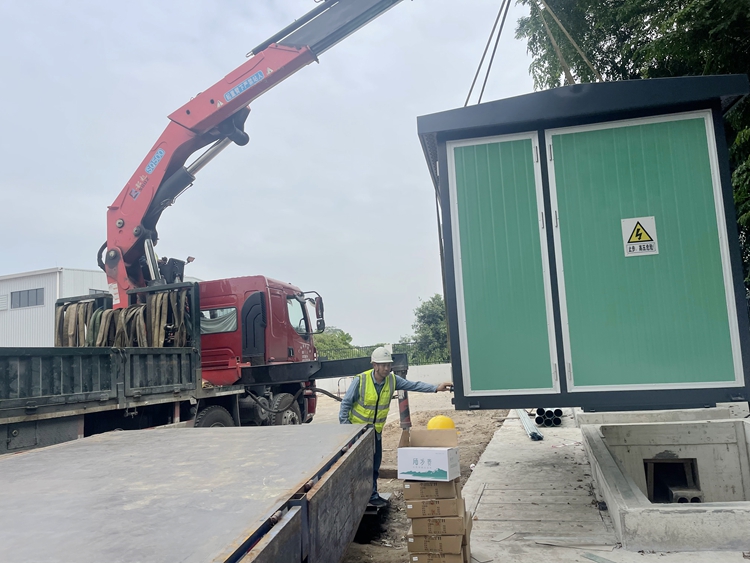

•運輸與就位： 使用專用運輸工具和平板車，吊裝時使用變壓器專用吊點（吊攀），由專業起重工指揮，緩慢平穩地將變壓器放置在基礎上。確保方向、位置正確。

•固定： 用地腳螺栓或焊接方式將變壓器牢固固定在基礎上，防止位移和震動。

3、附件安裝與接線：

•安裝高低壓套管、避雷器、熔斷器（如有）、溫度計、油位計（油浸式）、氣體繼電器（油浸式）等附件。

•可靠接地： 將變壓器中性點、外殼、基礎槽鋼等可靠連接到接地網，接地電阻必須嚴格符合設計要求（通常≤4Ω），使用專用接地線并確保連接牢固。

•高低壓接線： 按設計圖紙連接高低壓進出線電纜或母線。確保相序正確、連接緊固、電氣間隙和爬電距離足夠。電纜頭制作規范，做好防水密封。

4、油處理 (油浸式)：

•若需要注油，使用經過過濾、試驗合格的變壓器油。

•真空注油或按規范要求注油，排除內部空氣。

•靜置足夠時間（通常24小時以上）。

三、 試驗、檢查與送電

1、交接試驗：

由具備資質的試驗單位進行，試驗項目包括但不限于：

•繞組直流電阻測量

•變比及聯結組別測量

•絕緣電阻和吸收比/極化指數測量

•繞組連同套管的介質損耗因數（tanδ）和電容量測量

•繞組連同套管的交流耐壓試驗

•絕緣油試驗（油浸式）

•檢查分接開關位置及動作

•保護裝置校驗（氣體繼電器等）

•所有試驗結果必須合格 并出具正式報告。

最終檢查：

•全面檢查所有連接螺栓是否緊固。

•檢查油位（油浸式）是否正常。

•檢查外殼清潔，無遺留工具雜物。

•核對相序標識、警示標識是否齊全正確。

•檢查防護圍欄、接地是否完好。

送電投運：

•確認所有安全措施已拆除，工作票終結。

•向調度申請送電。

•空載試運行： 在無負荷狀態下合閘送電，監聽聲音是否正常，觀察儀表指示（電壓、油溫等）。運行一段時間（如24小時）無異常。

•帶負荷試運行： 逐步增加負荷，監測溫升、聲音、油位（油浸式）及各儀表指示。檢查保護裝置是否正常。

四、 收尾與記錄

清理施工現場。

•整理竣工圖紙、試驗報告、合格證、使用說明書等技術資料移交運行單位。

•填寫施工記錄和驗收文件。

總結： 戶外變壓器安裝改造是一個系統工程，需要周密的計劃、嚴格的執行、細致的檢查和規范的操作。務必以安全為核心，以質量為基礎，遵循規程，確保改造后的變壓器安全、可靠、高效運行。切勿在沒有專業資質和充分準備的情況下自行操作。
